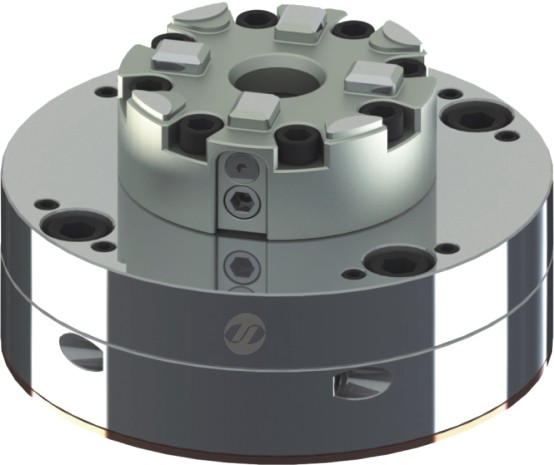

機床上使用3R定位夾具，主要包括卡盤和電極夾頭組合。卡盤鎖緊在工作臺或主軸上，電極夾頭夾持電極。或許有人問，為什么僅僅依靠這兩部分的配件，就能使得他們的電極加工無論從速度還是精度上都得到大大的改善。其中的奧秘在哪？下面讓東為精工帶你揭開這神秘的面紗。

　　3R夾具工作原理：

　　3R夾具主要有兩部分工作：第一是提供非常大的夾緊力，保證夾頭組合被卡盤夾緊；第二是定位精度，保障加工的精度誤差在±0.002mm內。

　　夾緊原理：

　　首先，3R夾具的夾緊力來源依靠內絲鋼珠和轉盤球鎖槽以及拉釘的共同作用形成了球鎖緊裝置提供。在氣閥打開時，氣壓大于轉盤上彈簧的壓力，轉盤向上移動，內絲的鋼珠孔，剛好對應球鎖槽，鋼珠有足夠的空間移動，夾頭組合件可以輕松放入卡盤內。當氣閥關閉，彈簧的壓力大于氣壓，轉盤向下移動，鋼珠和轉盤的斜面以及拉釘的卡環形成夾緊作用。由此提供6000牛頓以上的夾緊力。

　　定位精度原理：

　　然后，高精度來自柔性定位片和卡盤的剛性定位棱角之間的作用。卡盤的定位棱柱插入定位片孔中，預定位；夾緊后定位片產生彈性變形，線接觸和柔性變形一起形成穩固的摩擦連接，這樣在柔性定位片和剛性定位棱齒之間形成了定位精確度，而且定位片和定位棱柱體僅以一條線接觸，柔性定位片掃除了切屑，接觸面最小化使切屑和微粒的影響減至最小。

　　自潔原理：

　　最后，因為精度和切屑、污垢不能同存，所以每次夾緊前的一瞬間壓縮空氣把支撐腳表面吹干凈。

　　東為精工電極夾具：

　　看似高大上的3R夾具，其實工作原理非常簡單。或許在以前用戶覺得3R高大上是因為國內沒有這樣的夾具廠家。但是，隨著目前國內精密夾治具行業的蓬勃發展，國內只有幾家廠家可以生產和3R夾具相媲美的精密夾具。其中東為精工是您合適的選擇。

　　東為精工定位夾具的生產工藝非常成熟，產品的功能和3R夾具的功能相同，但是由于省去進口關稅，人工成本低等因素，東為精工的電極夾具價格比3R夾具的要低，并且選材要求和品檢嚴謹，所以可以說東為的定位夾具，是國內極具性價比的精密夾具。

　　3R夾具和東為精工夾具完全兼容，那么當前使用3R夾具的用戶，為什么不考慮改用東為精密定位夾具？花更少的錢，達到相同的效果，何樂而不為？

　　想了解更多信息可登陸廣東東為精工科技有限公司官網，或免費咨詢0769-22869837。東為精工專注精密EROWA和3R系統專用定位夾具的研發、制造服務商，始終致力于自動化系統一站式解決方案，優質服務，品質保證。
